Harjutus 1 “Valgusfoori” – Mihhail Lastovski portfoolio

Ход работы

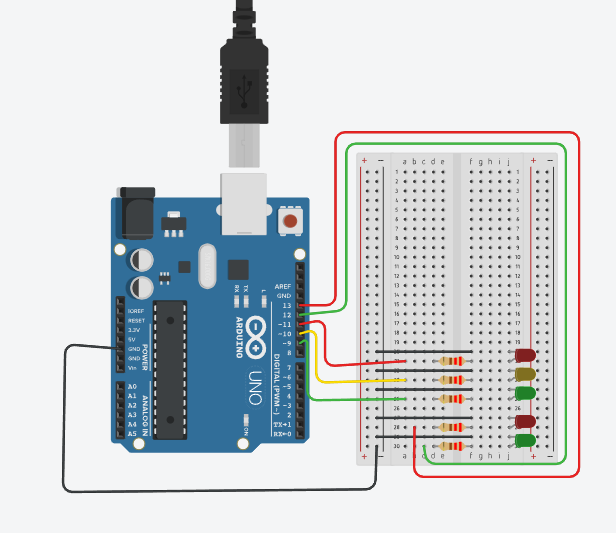

Я сделал схему для машинного светофора
Начал работать с кодом для машинного светофора

void setup() //Пины, которые я использовал для LED
{
  pinMode(11, OUTPUT);
  pinMode(10, OUTPUT);
  pinMode(9, OUTPUT);
}

3. Написал функцию для светофора

void traffic_light_day()
{
  int c=0; //Переменная для циклов
  digitalWrite(11, HIGH); //digitalWrite позволяет подавать напряжение на компоненты платы (HIGH). Также может снизить подачу напряжения(LOW)
  delay(2000); //Задержка
  digitalWrite(12, HIGH);
  delay(8000);
  digitalWrite(12, LOW);
  while(c<4) //Цикл для мигания светофора
  {
  digitalWrite(12, LOW);
  delay(300);
  digitalWrite(12, HIGH);
  delay(300);
  c=c+1;
  }
  c=0;
  digitalWrite(12, LOW);
  digitalWrite(13, HIGH);
  delay(500);
  digitalWrite(11, LOW);
  delay(1000);
  digitalWrite(10, HIGH);
  delay(1500);
  digitalWrite(10, LOW);
  delay(1000);
  digitalWrite(9, HIGH);
  delay(8000);
  while(c<4)
  {
    digitalWrite(9, LOW);
    delay(300);
    digitalWrite(9, HIGH);
    delay(300);
    digitalWrite(9, LOW);
    c=c+1;
  }
  c=0;
  digitalWrite(13, LOW);
  while(c<4)
  {
    digitalWrite(13, HIGH);
    delay(300);
    digitalWrite(13, LOW);
    delay(300);
    c=c+1;
  }
  c=0;

}

4. В эту функцию был внедрен код моего товарища (Марко Лембер) для пешеходного светофора
5. После этого код был переработан
6. В дальнейшем была написана функция для ночного режима. Функция просто делает так, чтобы машинный светофор мигал, а пешеходный был выключен

void traffic_light_night()
{
  int z = 0; //Переменная для цикла
  while (z<10) //Цикл
  {
    digitalWrite(12, LOW);
    digitalWrite(13, LOW);
    z++;
    digitalWrite(10, HIGH);
    delay(500);
    digitalWrite(10, LOW);
    delay(500);
  }
}

7. Эти функция вставили в основной цикл

void loop()
{
  traffic_light_day();
  delay(2500); //Задержка переключения режима
  traffic_light_night();
}

Как работает светофор

Один дневной цикл

Загорается красный свет для машин
Загорается зеленый свет для пешеходов
Начинает мигать зеленый свет (4 раза) для пешеходов. Позже гаснет и переключается на красный
Красный свет для машин переключается сначала на желтый, а потом на зеленый
Позже зеленый мигает (4 раза) и гаснет
Красный свет для пешеходов мигает (4 раза) и гаснет

Один ночной цикл
